Создание сети в наше время может потребоваться очень много где. Учитывая всеобщую интернетизацию и развитие информационных технологий, где их только нет. Дома, в офисе, в больнице, в кафе и ресторанах, и так далее. Но с информацией о том, как человеку с небольшим опытом создать локальную сеть, не очень хорошо. Сложно найти материал, который будет лежать в одном месте, надо собирать по кусочкам с разных сайтов. Да и в этом случае знания будут скорее всего отрывочные. Поэтому я решил написать несколько статей о том, как организовать локальную сеть в офисе или дома.

Создание сети надо начать не с протягивания проводов, как ни странно. Начать надо с формулирования задач, которые вы планируете решать. От этого зависит и объем работ, и сервисы, которые вам потребуется организовать.

Формулирование задач

Задачи, для решения которых вы будете создавать сеть, лучше всего записать, чтобы ничего не забыть. Что же это может быть? Это могут быть следующие задачи:

• Объединение компьютеров в сеть для совместной работы с документами
• Обеспечение централизованной печати
• Обеспечение доступа в Интернет для нескольких компьютеров
• Организация централизованного резервного копирования
• Обеспечение возможности подключения к сети по Wi-Fi (Ноутбуки, планшеты, смартфоны)
• Обеспечение ускорения загрузки из сети за счет использования прокси-сервера
• Фильтрация трафика (реклама, вирусы и прочее)
• и так далее, принцип, я думаю, понятен.

После формулирования задач нужно определиться с тем, какое оборудование и материалы нам понадобятся. Здесь могут быть различные вариации, в зависимости от следующих факторов:

• сколько компьютеров у нас есть,
• какого размера организация,
• какого размера площадь, на которой предполагается развертывание сети,
• из каких материалов сделаны стены (важно при прокладке кабеля и использовании Wi-fi)
• будут ли использоваться принтеры
• какой объем буду занимать резервные копии и файлы общего доступа
• Каким образом буду проложены кабели внутри помещений (короба, кабель-каналы в плинтусах и т.д.) и будут ли они вообще использоваться

Могут быть и другие факторы. Смысл в том, чтобы создать общую картину до начала работ, так как бюджет может достаточно сильно варьироваться и создание сети с предварительным анализом обходится дешевле, чем последующие переделки. Одним из лучших вариантов будет прокладка кабелей и организация розеток для подключения патч-кордов. А беспроводную связь в организациях желательно не использовать, так как это позволяет внедряться в сеть не имея к ней физического доступа.

Архитектура сети

После того, как мы определились с задачами и сориентировались на местности, можно смотреть, как лучше организовать саму сеть. Для небольшого офиса и дома обычно подойдет создание сети с топологией «звезда», при которой все компьютеры соединены через свитч или подключены прямо к роутеру.

На этой схеме 7 компьютеров подключены к одному свитчу. Таким образом, компьютеры уже могут между собой коммуницировать. Для этого нужно не так много. Во-первых, правильно обжать патч-корды, во-вторых, настроить сетевые адреса.

Обжимка патч-кордов

Естественно, можно купить готовые патч-корды. Но если вы планируете прокладывать провода по помещению, то могут возникнуть трудности с длиной готовых патч-кордов. Иногда в продаже сложно найти патч-корды длиннее 5 метров. Поэтому навык обжимки лишним, скорее всего, не будет. Для обжимки нам потребуется:

• Бухта с кабелем UTP 5 категории (5e), либо необжатый кабель «на развес» по метражу.
• Клещи для обжимки (кримпер)
• Коннекторы для разъемов типа 8P8C (у нас их ошибочно называют RJ45, хотя на самом деле этот стандарт (RJ45S) использует разъем 8P4C)

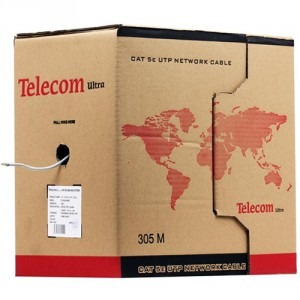

Кабель лучше брать 8-жильный (4 пары), а плохой кабель — зря потраченные деньги. Кабель должен быть с цельными жилами (не плетеный). Вот как выглядит бухта кабеля:



В такой бухте обычно 300-305 метров. Цвет внешней изоляции может различаться, но чаще всего он белый. Кроме того, на внешней изоляции могут быть нанесены метки, которые позволяют по метрам отмерить кусок нужной длины.

Коннекторы выглядят так:

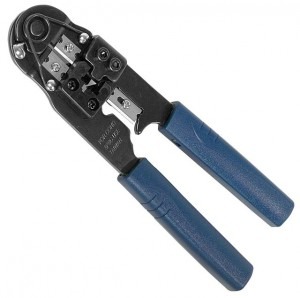

А клещи для обжимки (кримпер) выглядят так (вариант без фиксатора):

Или так (вариант с фиксатором):

В принципе, разница не очень большая, но клещи с фиксатором не позволяют коннектору выпасть из кримпера до конца обжимки, даже если вы его отпустили и положили, допустим, на стол, а также гарантируют разжатие кримпера только после того, как коннектор до конца обжат.

Схема обжимки

Существует две основных схемы обжимки кабеля — A и B.

Схема A:

• бело-оранжевый
• оранжевый
• бело-зеленый
• синий
• бело-синий
• зеленый
• бело-коричневый
• коричневый

Схема B:

• бело-зеленый
• зеленый
• бело-оранжевый
• синий
• бело-синий
• оранжевый
• бело-коричневый
• коричневый



Как видите, чтобы схему A превратить в схему B, надо поменять местами оранжевую и зеленую пары. Провод, у которого оба конца обжаты по одной схеме, называется прямым (straight), а провод, у которого оба конца обжаты по разным схемам, называют кроссом (crossover).

Прямой изначально использовался для соединения компьютеров со свитчом (switch) или хабом (hub), а кросс — для соединения компьютера с другим компьютером, либо двух свитчей между собой. Свитч от хаба отличается тем, что хаб транслирует пакеты на все порты одновременно, а свитч только на те, для которых эти пакеты предназначены. В настоящее время найти хаб очень сложно, так как производители давно перешли на выпуск только свитчей. Современные свитчи, роутеры и сетевые карты могут использовать любые патч-корды, поскольку они автоматически могут определить, какого типа патч-корд вставлен в порт, и перекоммутировать сигналы соответствующим образом (Auto-MDIX).

Перед обжимкой нужно срезать внешнюю изоляцию, развить пары проводов и положить их по соответствующей схеме A или B слева направо. Затем вставить их в коннектор, развернув его контактами на себя, до упора. И только после этого обжать коннектор кримпером.

Ручное назначение сетевых адресов

После обжимки патч-кордов и соединения компьютеров со свитчом для работы сети необходимо назначить сетевые адреса. Есть два варианта назначения адресов — автоматически, при помощи DHCP (об этом в следующей статье) и вручную.

Настройки сети в Windows 7 находятся в панели управления (Start -> Панель управления -> Центр управления сетями и общим доступом -> Подключение по локальной сети -> Свойства -> Протокол Интернета версии 4 (TCP/IPv4) -> Свойства).

Выбираем «Использовать следующий IP-адрес», вписываем IP-адрес 192.168.0.11, маску подсети 255.255.255.0.

Выбираем  «Использовать следующие адреса DNS-серверов», вписываем 8.8.8.8 и 8.8.4.4.

На следующем компьютере адрес должен быть 192.168.0.12, на третьем 192.168.0.13 и так далее.

После установки всех адресов вы можете нажать сочетание клавиш Win+R, набрать там «cmd» и нажать Enter. Откроется черное окошко, в котором можно проверить соединение командой

ping 192.168.0.12

Устанавливать параметр «Основной шлюз» не нужно, если вы не будете подключаться к другой сети или Интернету, поскольку внутри одного сегмента сети компьютеры взаимодействуют между собой напрямую.

В следующей части рассмотрим автоматическое конфигурирование сетевых адресов.
